방향 제어 밸브(DCV)는 최대 31.5MPa(315bar)로 작동하는 이동식 기계의 주요 유체 라우팅 메커니즘입니다. 모노블록이든 섹셔널이든 올바른 밸브 아키텍처를 선택하고 시스템 압력, 회로 구성, 유량 등급 및 작동 모드를 일치시키는 것은 최고의 장비 성능, 운전자 안전 및 에너지 효율성을 보장하는 데 필수적입니다.

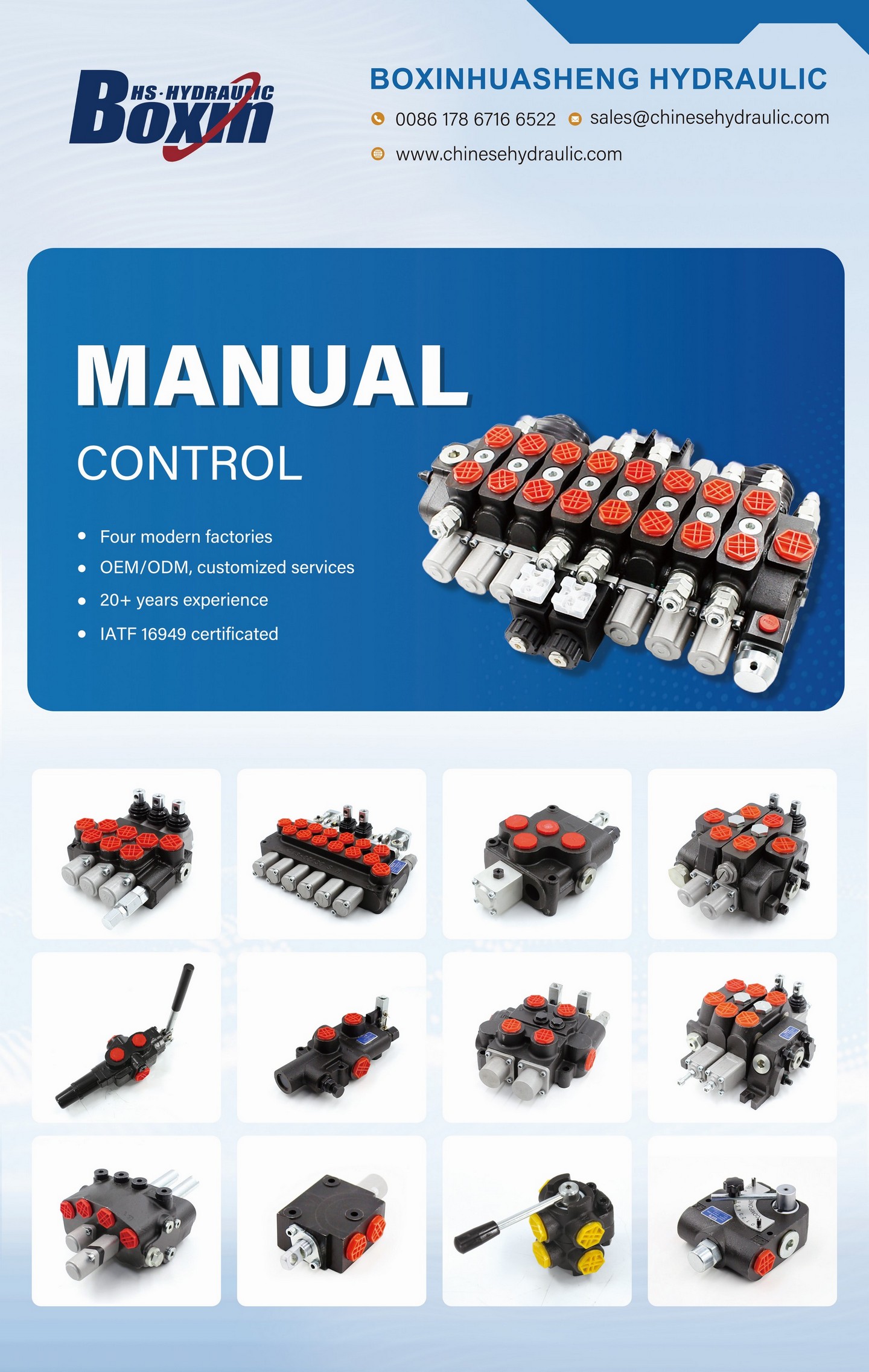

그림 1: OEM 장비 선택을 위한 Boxinhuasheng 모노블록 및 단면 유압 방향 제어 밸브.
1. 개방형 센터 구성과 폐쇄형 센터 구성 이해
이동식 유압 시스템은 개방형 또는 폐쇄형 회로 레이아웃을 활용하며, 이에 따라 필요한 방향 제어 밸브 유형이 결정됩니다.
- 개방형 센터 시스템(고정 변위 펌프): 모든 스풀이 중립에 있을 때 유체는 최소 대기 압력(일반적으로 0.2 ~ 0.5 MPa) 하에서 펌프 입구 갤러리에서 유압 오일 탱크로 자유롭게 흐릅니다. 이 설정은 기계적 단순성, 신뢰성 및 비용 효율성으로 인해 농업용 트랙터, 시립 유틸리티 차량 및 경량 리프팅 플랫폼에서 매우 인기가 있습니다. 그러나 개방형 센터 시스템은 펌프 유량이 높을 경우 지속적인 대기 열을 발생시킵니다.
- 폐쇄형 시스템(가변 변위 펌프): 중립 위치에서는 밸브 스풀 입구에서 펌프 흐름이 차단됩니다. 시스템 압력은 대기 압력 임계값까지 상승하여 가변 펌프가 제로 흐름 대기 상태로 디스트로크하라는 신호를 보냅니다. 이 구성은 에너지 보존이 가장 중요한 대형 굴삭기, 크레인 아웃리거, 광산 기계 및 부하 감지 시스템의 표준입니다.
2. 동적 부하 감지(LS) 비례 제어 시스템
최신 모바일 장비는 다양한 부하에서 작동하는 여러 액추에이터를 동시에 제어해야 합니다. 표준 밸브는 흐름 상호 작용으로 인해 어려움을 겪습니다(부하가 가장 낮은 액추에이터가 가장 많은 흐름을 받습니다).부하 감지(LS) 비례 밸브가장 높은 부하 압력을 감지하고 피드백 신호를 펌프 보상기에 보내고, 정확한 유량 요구 사항과 일정한 차압 마진(ΔP 1.5~2.0MPa)을 일치하도록 펌프 출력을 조정하여 이 문제를 극복합니다. 포스트 스풀 보상기(흐름 공유 또는 LUDV 시스템이라고도 함)는 펌프 흐름 한계에 도달하면 모든 액추에이터가 과부하 기능을 지연시키는 대신 비례적으로 느려지도록 보장합니다.
| 기술적인 매개변수 | P40 모노블록 시리즈 | P80 모노블록 시리즈 | Z50/Z80 단면 시리즈 |
|---|---|---|---|
| 공칭 유량 | 40L/분(11GPM) | 80L/분(21GPM) | 50 / 80L/분 |
| 최대 작동 압력 | 25MPa(250bar) | 25MPa(250bar) | 31.5MPa(315bar) |
| 보어 호닝 클리어런스 | 0.006 - 0.010mm | 0.008 - 0.012mm | 0.006 - 0.009mm |
| 하우징 캐스팅 | QT500-7 연성철 | QT500-7 연성철 | QT500-7 / 고장력 주조 |
3. 유량 등급 및 압력 강하 계수 크기 조정
소형 밸브를 선택하면 높은 유속이 발생하여 과도한 압력 강하(ΔP), 국부적인 오일 과열, 유체 전단 저하 및 연료 낭비가 발생합니다. 반대로, 대형 밸브는 비용과 무게를 증가시키고 미세한 계량 제어를 감소시킵니다. 시스템 설계자는 표준 오리피스 흐름 방정식을 사용하여 스풀 전체의 압력 강하를 계산해야 합니다.
Q = C_d × A × √( 2 × ΔP / ρ )
어디큐유량은,CD방전 계수,에이개구부 오리피스 면적입니다.ΔP압력 강하이고,ρ오일 밀도입니다. 공칭 유량에서 스풀별 속도를 5~6m/s 미만으로 유지하면 열 안정성을 유지하는 데 도움이 됩니다.
그림 2: Boxinhuasheng 공장의 방향 제어 밸브 몸체를 위한 정밀 CNC 가공 및 보어 다이아몬드 호닝.
4. 스풀 구성 및 작동 모드
액추에이터 유형(단동 실린더와 복동 실린더)에 따라 스풀은 다음과 같이 분류됩니다.
- A형(복동식): 포트 A와 포트 B에 독립적으로 흐름을 지시합니다. 유압 모터 및 복동 실린더 구동에 사용됩니다.
- D형(단동): 포트 A로 흐름을 지시하고 포트 B는 차단됩니다. 덤프 트럭 덤프 및 단동식 리프트에 사용됩니다.
- 플로트 스풀(4위치): 포트 A와 포트 B를 모두 탱크에 연결하여 쟁기 블레이드 또는 로더가 고르지 않은 지형에서 자유롭게 주행할 수 있도록 합니다.
작동 모드는 간단한 수동 핸드 레버 및 이중 축 조이스틱 케이블 제어부터 공압 변속 챔버, 유압 파일럿 실린더 및 펄스 폭 변조(PWM) 제어 기능이 있는 12V/24V 전기 유압식 비례(EHP) 솔레노이드까지 다양합니다.
5. 사내 품질 관리 및 Boxinhuasheng 제조 강점
Boxinhuasheng Hydraulic Technology Co., Ltd.에서는 25년 이상의 유체 동력 엔지니어링과 고급 제조 도구를 결합합니다. 중국 칭저우에 있는 68,000m² 규모의 캠퍼스에서 당사는 260개 이상의 고정밀 CNC 기계와 수직형 다이아몬드 호닝 센터를 운영하고 있습니다. 스풀-보어 공차는 2미크론 이내로 엄격하게 제어됩니다. 모든 방향 밸브는 IATF 16949 자동차 등급 품질 표준에 따라 30개 이상의 자동화 테스트 벤치에서 100% 작업 부하 시뮬레이션 테스트, 릴리프 밸브 설정 검증 및 내부 누출 점검을 거칩니다.
